在漆黑的水下世界，水平無方向型水聲換能器如同一座360°旋轉的“聲波燈塔”，向四周均勻輻射超聲波——它的秘密藏在壓電陶瓷陣列中。多個壓電陶瓷片以環形排列，通過同步振動將電能轉化為機械能，驅動水介質形成水平無死角的聲波輻射12。這種設計讓聲波像水面漣漪般水平擴散，覆蓋整個平面，完美適配聲吶探測、水下機器人導航等需全域掃描的場景47。

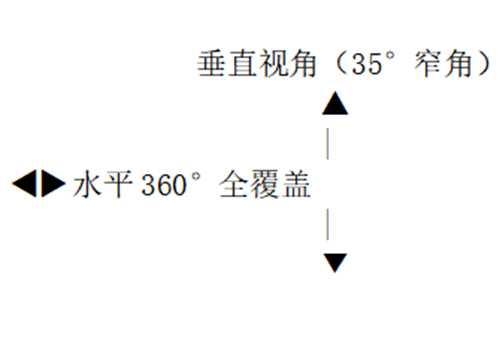

然而，它的“無方向性”僅限于水平面。垂直方向上，聲波被約束在約35°的窄角內(如圖)，形似一個扁平的能量圓盤——中心聲壓最強，向上下方快速衰減47。這種特性既避免無效的上下散射，又集中能量提升水平探測距離。例如在海底地形測繪中，換能器可同時監聽四周的礁石回波，卻不受水面船只雜波干擾9。

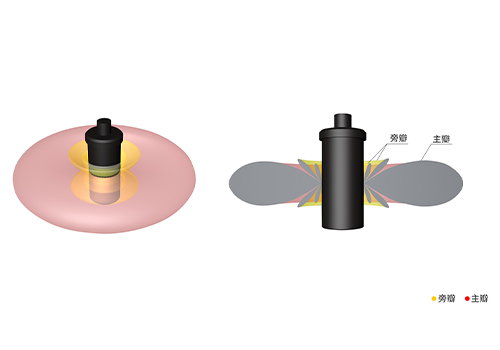

聲波能量分布示意圖
工程師常利用低頻聲波(如10kHz)實現超遠距離通信——聲波在水中損耗極小，可穿透數公里9。目前，這類換能器已廣泛應用于海洋牧場魚群監測、沉船搜索等領域，成為水下世界的“全能耳朵”27。
注：實際應用中需注意水質渾濁度對聲波衰減的影響，清水環境探測距離可達渾濁水域的3倍以上9。
