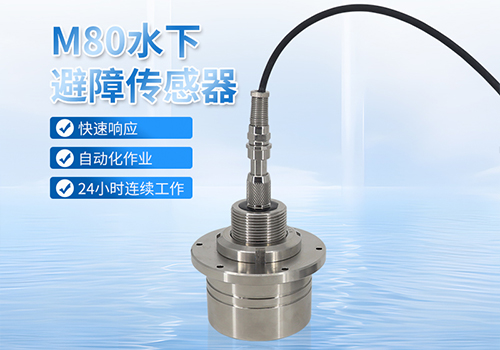

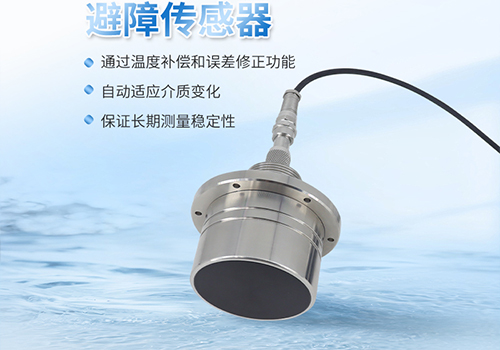

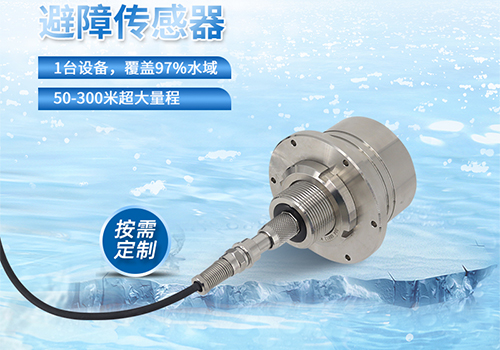

M80水下避障傳感器基于高頻超聲波測距原理，通過主動發射聲波并接收反射信號實現水下環境感知。其核心測量過程可分為聲波發射、信號接收、數據處理三個階段，結合高精度算法與工業級硬件設計，確保在復雜水體環境中實現可靠測距。
一、聲波發射與接收機制
傳感器采用壓電陶瓷換能器，以300kHz-1MHz頻率發射窄脈沖超聲波。該頻段兼顧了水中傳播衰減與分辨率需求：低頻段(300kHz)適用于長距離探測，高頻段(1MHz)可提升近場分辨率。發射聲波以8.5°錐角擴散，在水中形成定向探測波束，有效減少多路徑干擾。接收模塊通過同步觸發機制，在聲波發射后立即啟動高靈敏度接收電路，捕捉目標反射的回波信號。
二、時差法測距原理
系統采用飛行時間(TOF)算法計算距離：通過高精度計時芯片測量聲波發射至接收的時間差(Δt)，結合聲速參數(常溫淡水1500m/s)計算目標距離(D=C×Δt/2)。為消除溫度影響，傳感器內置PT1000溫度傳感器，實時修正聲速參數(聲速溫度系數2.4m/s/℃)。在20℃水溫下，系統測距精度可達±0.5%，盲區距離控制在2米以內。
三、多模式數據處理
傳感器支持RS485/Modbus-RTU協議，每秒可輸出5-10組測量數據。通過動態閾值調整算法，自動過濾水面波動、懸浮顆粒等干擾信號。在流速2m/s的水體中，系統采用卡爾曼濾波算法對連續測量值進行平滑處理，確保動態環境下的數據穩定性。對于移動目標探測，傳感器可配置預測跟蹤模式，通過歷史軌跡分析提升目標捕捉概率。
四、工業級環境適應性
IP68防護等級與PVDF塑料外殼設計，使傳感器可在-20℃~60℃水溫、100米水深環境中穩定工作。低功耗電路設計(24V供電時電流<60mA)支持長期水下部署。實際應用中，該傳感器已成功應用于水下機器人避障、管道檢測等場景，在30米水深環境下實現厘米級定位精度，驗證了其技術可靠性。
